Der "Wie baue ich eine R2-Einheit" - Thread

R2 D2 Modellnachbau

Hallo,
ich habe folgendes Problem und hoffe das mir jemand weiter helfen kann...
Ich hoffe nícht das es hierzu schon ein Thread gibt...

Ich würde mir gerne einen R2 D2 bauen. Womit oder eher gesagt wie mache ich das am besten?

Grüß Gott,
um nun Fakten über die R2-Kuppel auf den Punkt zu bringen:

1.Orginal
Die Kuppel hat einen Durchmesser von 18 Zoll. und ist aus Aluminium gewesen.

2.Nachbau:
willst Du eine 18 Zoll Kuppel haben, musst Du in USA bestellen. Der Rolls unter den Kuppeln ist der R&J Domeaus Alu. Ca. 400 grüne Scheine.

18 Zoll macht in deutschland keiner den ich kenne.
Meine Kuppel ist aus Plexi-Glas - angefertigt von Fa. Weiss, München oder Hofolding mit einem Durchmesser von 500mm. Kosten ca. 140 Euronen. Meine Kuppel ist die günstigere Variante - geblasenes Plexi. Heisst es ist keine exakte Halbkugel - merkt aber kein Schwein.

Noch Fragen? - Pls. sende eine PN über www.juergen-vogel.com.

Übrigens:
Das schwierigste beim R2-Bau ist.....einfach mal anfangen.
Die auftauchenden Probleme löst man schon.
NUR MUT !!!!

Industrial Automaton Fürth

hab jetzt ne tolle entdeckung gemacht
bei ner bekannten inner küche ne fast komplett runde schüssel aus metall gefunden
nur unten na ganz kleine flache stelle, die man jederzeit ausbeulen kann
gibts in verschiednenen größen bei ikea (regensburg)
leider hab ich keinen in der nähe sonst wär ich scho mal vor ort gewesen

Hi!

Zuerst muss gesagt werden dass das kein Kinderspiel wird.

Was muss dein R2 können? Soll der Dome drehbar sein? Sound? Licht?
Wie authentisch sollte er sein?

Den Dome gibt's über Pete Formosi (USA), zumindest hab ich ihn von ihm vor 4 Jahren gekauft (mittlerweile wieder verkauft).
Ob er noch im Geschäft ist weiß ich nicht. Es gab den Dome im Rohzustand oder aber auch schon alles fertig mit Laser ausgeschnitten.

Den Körper gibt's auch zu beziehen, ist ein Alu-Skellet (kann aber auch aus Holz gemacht werden).

Die Skins (Entweder aus Alu oder Styrol) sind auch in den USA zu beziehen.

Auf jeden Fall wird das ein kostspieliges Projekt, daher hab ich meins damals aufgegeben.

Mach dich im R2 Builders Club schlau. Cheers

Hallo,

ich bin zwar neu hier, aber auch ich habe vor ein paar Tagen mein R2 Projekt gestartet. Ich habe mir nach reichlicher Überlegung ein eigenes Formwerkzeug anfertigen lassen um einen origianlgetreuen Aluminium Dome fertigen lassen zu können - er hat den Duchmesser von 460mm (18.125) inches (ist das Maß das Perfekt zu dem Skirt des Astromech Blueprints passt). Der Dome hat eine Höhe von ca. 30cm und somit auch den unteren "geraden" Zylinder von 45mm . Die Oberlfäche ist leicht angeschliffen und hat den Look von gebürstetem Edelstahl. Der Preis liegt weit unter 200 Euro incl. Versandkosten und das für eine originale Aluminium Kuppel. Warum also hier Kompromisse eingehen oder über 100 Euro für eine Plexiglaskuppel ausgeben ?

Wer Interesse hat kann mir gerne schreiben.

Gruß
Tom

Hallo,

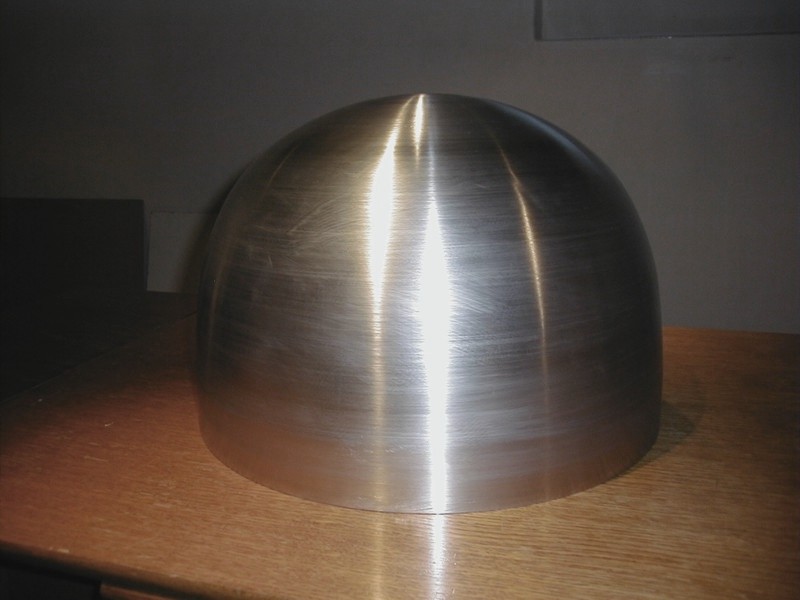

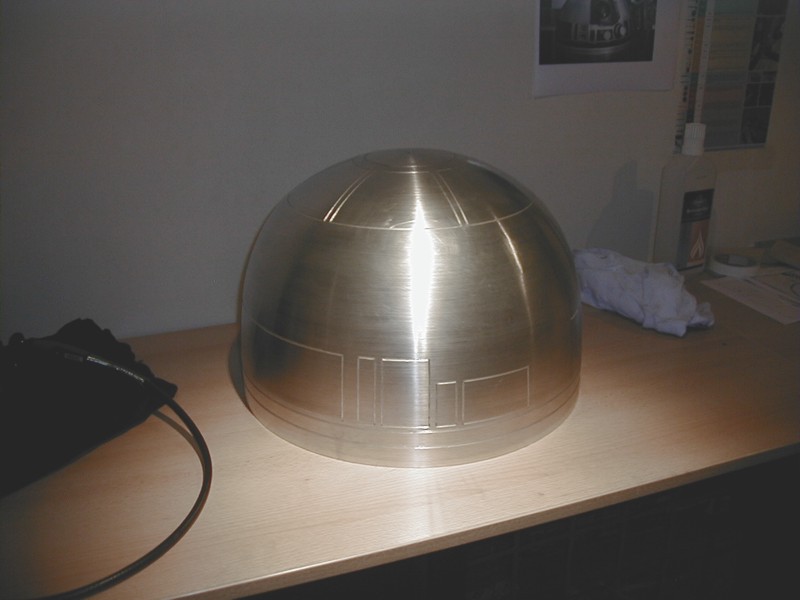

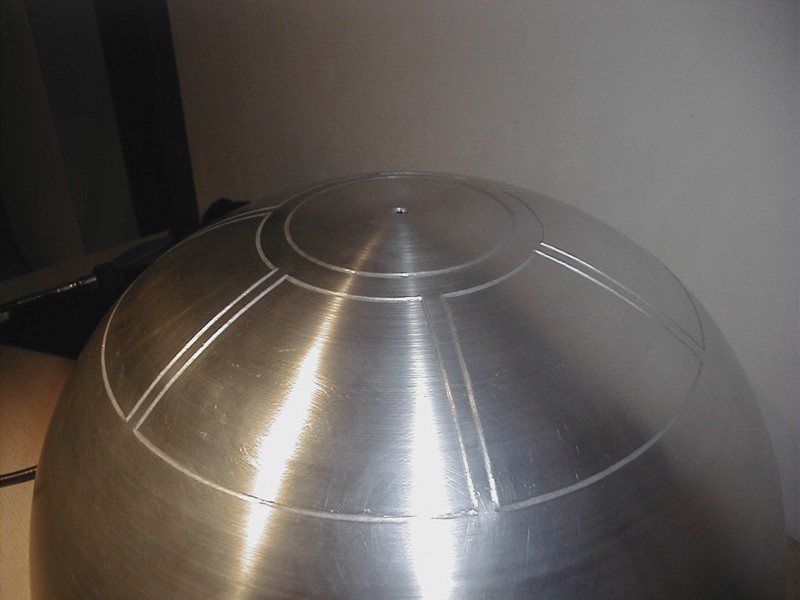

hier mal das Bild des Domes im Lieferzustand und der aktuelle Fortschritt meines Projekts. Alle Felder wurden zunächst aufgezeichnet und anschließend mit dem Dremel eingraviert. Ich habe mich für das Gravieren entschieden, da mir die Dual-Layer Dome Lösung zum einen zu aufwändig und zum anderen zu kostspielig ist.

Gruß
Tom


Anhänge

  • Dome_oob.jpg
    64,4 KB · Aufrufe: 202
  • Dome-Dach-graviert.jpg
    65 KB · Aufrufe: 229
  • Dome-Front-graviert.jpg
    57,3 KB · Aufrufe: 186
Hey, das sieht doch schonmal toll aus. Wirklich schön gemacht, sieht alles sauber aus. Freue mich schon auf weitere Bilder!

PS>:(R2-Cybertom
Du hast ne PN;)

Hallo,

aufgrund der Nachfragen kann ich den Dome auch gegen geringen Aufpreis fertig mit eingravierten Feldern anbieten.

Die Detail-Teile wie z.B. die Holo Projektoren, das Main Eye, die Fronts und den Back Surround kann ich demnächst evt. auch als Resinteile anbieten - nähere Infos folgen dann wenn ich mehr weis.

Body und Feetparts kommen dann evt. auch später noch nach.

Gruß
Tom

Hallo,

nach einer berufsbedingten Pause habe ich mich in den letzten Tagen wieder mit meinem R2 Projekt beschäftigt und angefangen die ersten Resin Teile herzustellen.

Ich kann ab sofort folgende Teile anbieten :

für den Dome :

Front Logic Surround Rahmen (die beiden kleinen)
Back Logic Surround Rahmen (der große längliche)

es werden dann in den nächsten Tagen folgen :

Radar Main Eye (das Hauptauge)
Holo Projector (voll beweglich -besteht aus 4 Teilen Plus Linse und Sicherungsring)

für den Body :

Octagon Ports
Power Coupler Ports
Vent Surround Rahmen (für die beiden Lüftungsgitter)
Coin Slot (der Münzeinwurf der links neben den Vents sitzt)
die beiden Utility Arms
und der große Dataport der oberhalb der Utility Arms sitzt

Das wären dann alle Teile die Ihr für den Dome und den Body benötigt. Die restlichen Resinteile für Beine und Füße folgen später auch noch, aber ich denke für's Erste ist das schonmal genug Material um ein R2 Projekt zu starten ;)

Gruß
Tom

Hallo,

hier mal ein paar aktuelle Bilder des derzeitigen Stands meines Projekts.

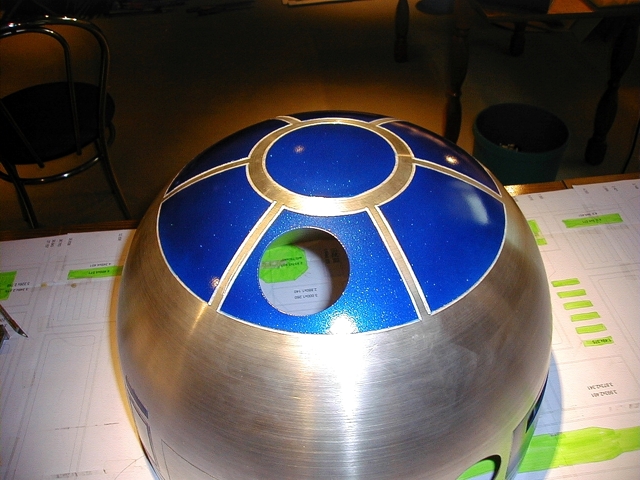

Der Dome wurde bearbeitet (Löcher, Ausfräsungen für die Holos und Logic Display Rahmen) und lackiert (8 Schichten incl. Grundierung und Klarlack).

Die Farbe sieht live wesentlich besser aus (leider ist meine Digicam aus der Steinzeit) und hat noch einen sehr tollen Diamanteffekt mit drin sodaß unter verschiedenen Lichteinfällen die Farbe etwas heller wirkt und leicht reflektiert - ähnl. wie beim Original.

Gruß
Tom


Anhänge

  • dome-face.jpg
    243,7 KB · Aufrufe: 259
  • dome-rear.jpg
    228,1 KB · Aufrufe: 167
  • dome-top.jpg
    241,1 KB · Aufrufe: 168
Ich hab mal auch einen gebaut sah zwar erlichgesagt ******** aus konte dafür aller hand:
1. Er konte selbstständich selbst oder ferngesteuert Laufen ohne die wand zu rammen
2. Von 2 Fus auf dreifus war eigentlich nicht so schwer ich habe das mit zwei zilindern gelöst. War aber zeitlichbekrenzt maksimal 3-4mal rein und rausfahren dan muste ich einen kompressor anschlisen und den druck tank wieder füllen
3. Mir Folgen
4. Pipen
5: Plinken ( das plinken habe ich mit zweifarbigen LEDs gelöst jenachdem wie rum man die anschlist leuchten sie in einer anderen farbe zum beispil Anode zu Kathoe rot und Kathode zur Ahnode Blau)

Hi,
Ich habe mir ein für ein projekt in der Schule mal vorgenommen so eine R2 D2 Einheit zu bauen ,aber ohne viel geld darin reinzustecken ich meine halt ohne Fahrmächanissmus und ohne sound und so ,höchstens licht aber eher so zum rumsatehen und zum annschauen.Was meint ihr aus was mann den machen könnte muss ja nicht 100% original aussehen ,vielleicht aus einer Plastiktonne ,Karton,....keine Ahnung.

Gruß darth 123

Hallo,

also um dir gleich die Euphorie zu nehmen, selbst ein R2 ohne jegliche Funktion, im Prinzip genauso wie ich Ihn baue, nur "zum ansehen" als Deko Objekt, wird dich auch locker einige 100 wenn nicht sogar deutlich über 1000 Euro kosten. Das gilt allerdings nur wenn Du dich an das Original hälst und die entsprechenden Originalteile verbaust (Resinteile) und natürlich einen Alu-Dome verwendest.

Mal ein Kostenbeispiel für die Grundmaterialien - nur mal eben grob überschlagen - Aluminium Dome - ca. 200 Euro - PVC Platten für den Body - ca. 100 Euro - Farbe ca. 80 Euro - Resinteile - ca. 600 Euro - Holzplatten, Kleber, Schrauben, Gewindestangen, Schleifpapier, Klebeband, usw. nochmal ca. 200-300 Euro. Dann bist Du schon bei ca. 1300 Euro. Voraussetzung ist natürlich auch noch daß Du das ganze Werkzeug hast wie z.B. Cutter, Dremel (eigentlich das wichtigste Tool überhaupt ;) ) Kappsäge, Dekupiersäge, Kreisschneider, Schraubzwingen, usw.

Die einzige Budget Lösung die mir einfällt kannst Du unter diesem Link hier finden (ich hoffe ich verstoße nicht gegen die Forum Rules - falls doch bitte ich um Belehrung und Verzeihung :)

http://members.fortunecity.de/ti4477/r2d2.html

Der Junge hat ca. 150 Euro ausgegeben.

Wie auch immer Du dich entscheidest - viel Spaß beim bauen.

Tom

Zuletzt bearbeitet von einem Moderator:
der junge?
na da wird sichthorsten geehrt fühlen

bei www.swfn.de hat auch jemand eine r2 abart gebaut
kostenpunkt waren glaub ich um die 200 euronen
leider grad kein bild verfügbar
das teil sah aber wirklich super aus

Hi,
danke für die Antworten genau an so etwas dachte ich holz ,etc...
Hoffe , dass ich das mit paar Freunden mal auch demnächst schaffen werde

Gruß darth 123

Zuletzt bearbeitet:
Hallo,

hier nochmal ein Update.

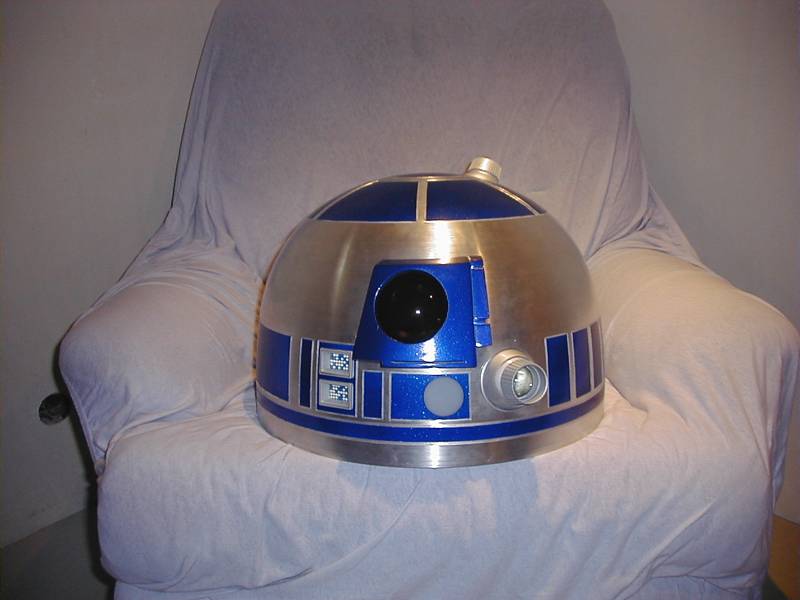

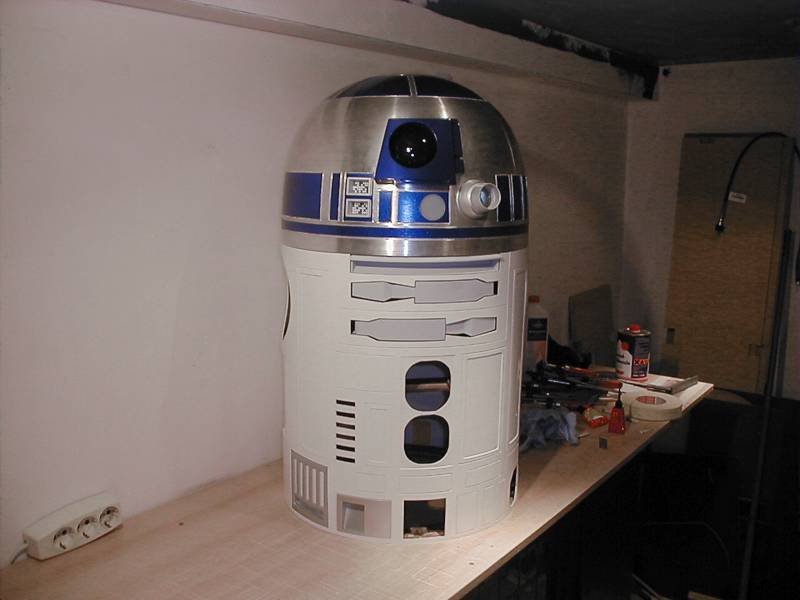

der Dome ist komplett fertig und der Body wird auch langsam.

Gruß
Tom

P.S. nochmal sorry für die schlechte Bildqualität, aber meine "Steinzeit"-Digicam muß leider noch bis Weihnachten herhalten ;)


Anhänge

  • Dome-fertig.jpg
    37,7 KB · Aufrufe: 272
  • status.jpg
    36,3 KB · Aufrufe: 294
