Der "Wie baue ich eine R2-Einheit" - Thread

R

R2D2Bastler

Gast
Welche blaue Farbe ???

Auch wenn hier lange nichts mehr geposted wurde, möchte ich den vorgenannten Tipps zustimmen. Ich bin selbst seit langem Mitglied im R2 Builders Club und kann mit ruhigem Gewissen behaupten, dass es die Quelle überhaut ist, um einen R2 zu bauen. Ich habe etwa zur gleichen Zeit wie R2-Cybertom meinen R2D2 gebaut, leider war mir damals dieses Forum noch nicht bekannt. Nichts destrotrotz hätte ich eine Frage an R2-Cybertom zur verwendeten blauen Farbe: Welche hast Du benutzt (Hersteller, Nr, usw)? Ich selbst nahm eine von Duplicolor, sieht bei Sonnenschein auch total gut aus, aber sobald es dunkler wird, ist´s vorbei mit der Pracht.:confused:
Die Farben, die im R2 Builders Club empfohlen werden, sind in Deutschland leider nicht erhältlich.
Unter Home Roberts R2-Bau könnt Ihr euch ein Bild von der Entstehung meines R2D2´s machen.

mfg
R2D2Bastler


Anhänge

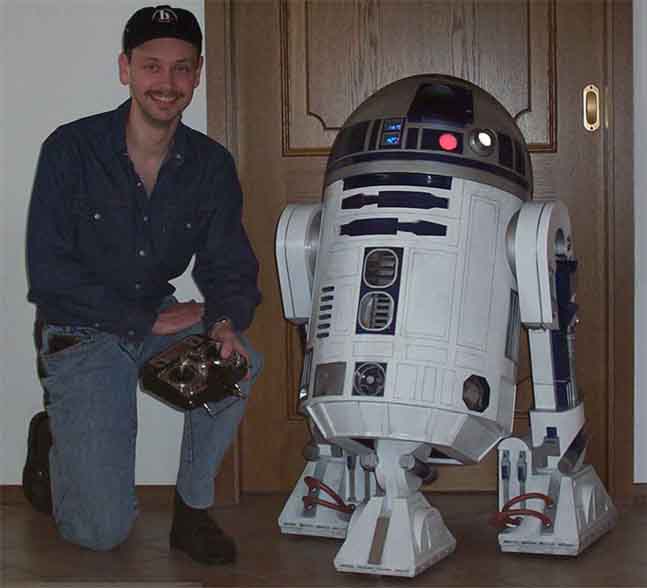

  • Fertiger R2D2.jpg
    Fertiger R2D2.jpg
    29,3 KB · Aufrufe: 732
Zuletzt bearbeitet von einem Moderator:

Replikant

Zivilist
günstiger R2 Dome

Moin auch,

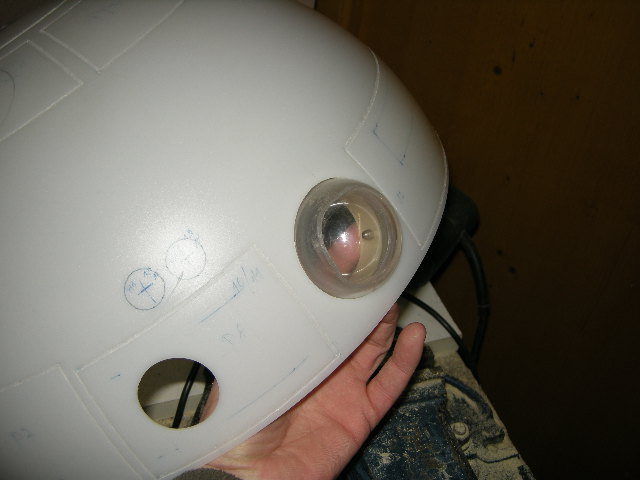

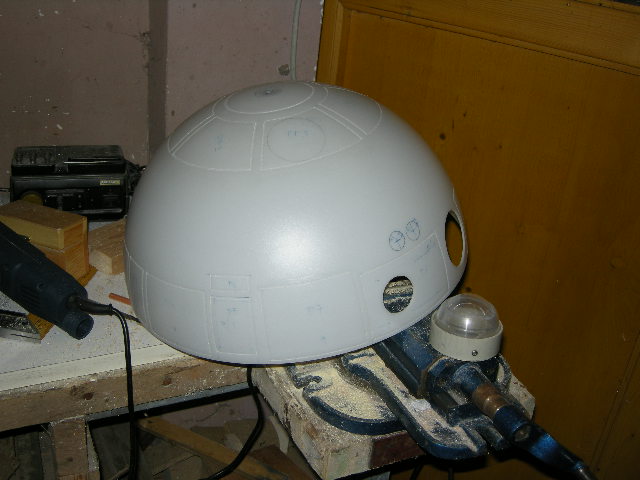

nachdem dieser Thread nun schon einige Jährchen läuft ohne das jemand eine Idee zu einer günstigen R2 Kuppel hatte, kann ich euch diese hier empfehlen :



Das Oberteil hat einen Durchmesser von 45cm, also fast 18" Zoll und besteht aus einem schlagfesten Kunststoff (ca. 3mm Wandstärke).

Ich habe mir diese Kuppel als "Ersatzteil" bei einem Ebay-Händler bestellt und dafür 28 Euro inkl. Versand bezahlt :D

Die Felder lassen sich prima mit einem Dremel und einer kleinen Hilfsvorrichtung (R-Tool) einfräsen - sieht sauber aus und ich brauche keine Innenkuppel.

Da nicht jeder die finanziellen Möglichkeiten hat, sich einen Alu Dome aus den USA zu bestellen - möchte ich Euch auf diesem Wege Mut zu einem "scratch-built" R2 machen.

Ahoi !

Stephan


TI-4224

Offizier der Senatswache
hi.
sieht nicht schlecht aus und würde mir genügen
kannst du mir mitteilen wie man das teil nennt, bzw gleich di ebezugsquelle nennen?


Jedi Nizar

Jedi Meister
Hi, auch wenn Ich seit sehr lange nichts mehr in diesem Forum gepostet habe, und ganz zu schweigen in diesem Thread.

Ich habe mich entschlossen doch mir ein R2 zu bauen, lange habe ich gezögert, die Idee verworfen. Aber nun ist es beschlossen.

So Ich habe jetzt eine 300mm Dome bestellt, zumindest versucht im R2Builder club gibt es gerade ein run, dank Arnd. Leider habe ich bis jetzt keine Antwort von Daren Murrer den Verkäufer bekommen.

So nun zu meinen Fragen, wer den 300mm dome kennt weiss das es eigentlich 2 Dome sind, der äussere, schon vorgeschnitten und den inneren, nicht geschnitten.
In den Bilder sieht die Innere Kuppel sehr dick aus, meine Frage ist wie kann ich die Löscher reinschneiden, für die klappen holoprojektor etc... und vorallem, ich brauch ja noch die klappen wie schneide ich die aus ohne sie zu beschädigen.(die Rede ist von der Innere kuppel).
Und dann wie befestige bzw schweise ich die beiden Kuppeln zusammen.

noch ne frage ich habe im R2Builder club gesehen das sich viele so ein Alu Frame bestellen. Was meint Ihr ist so ein Frame pflicht?? ich will den Body bzw den äusseren Skin aus Alu haben, geht es auch wenn ich ein frame aus Holz baue?? und falls ihr doch ein Alu Frame vorschlägt. Es gibt momentan ein run (Geld für den habe Ich noch nicht) aber da gibt es sooo viele Optionen, Lackiert nicht lackiert, hier mal ne Frage wieso brauch man einen Lackierten wenn der sowieso im inneren verschwindet. dann gibt es noch mit 3/4 hinter tür mit Full size Hinter Tür etc.... wie weis ich was das beste ist.

Und zu meiner wichtigsten Frage(n).
Gibt es auch Alu Händler hier in Deutschland die mir paar teile nach Bestellung machen.. z.b ich schicke dehne ein Blueprint vom Skin und die erstellen sie mir dann??? alles aus USA zu holen ist doch teurer!!! wenn es solche Händler gibt kennt ihr welche?? oder wie nennt man solche Händler, ich meine jemand der mit Holz arbeitet ist Schreiner/Tischler aber ich war gerade auf google am suchen und weis wirklich nicht was ich schreiben soll...

Ich hoffe ihr könnt mir Helfen


freeriderniklas

Jedi Meister und Aufseher im Neuen Jedi-Tempel auf
ich würds net machen weil es ne knochenarbeit is und hamma viel kostet
vll. kanns ja nen "fernleckauto" bauen mit cam und greifarmen

musse abba selber wissen;)


Jedi Nizar

Jedi Meister
Ich habe doch vor einiger Zeit gesagt das ich ein R2D2 Maßstab 1:1 bauen möchte.
So nun möchte Ich paar Bilder zeigen, von meinen Fortschritt.
Bis jetzt habe ich nur den Frame (Skelett) gebaut, der später mit einer Aluminium "Haut" bedeckt wird
Ich habe auch die beiden Füsse mehr oder weniger fertig gebaut, und zum Schluss das Unterteil von R2 den Skirt,der aus Holz und Fiberglas ist.

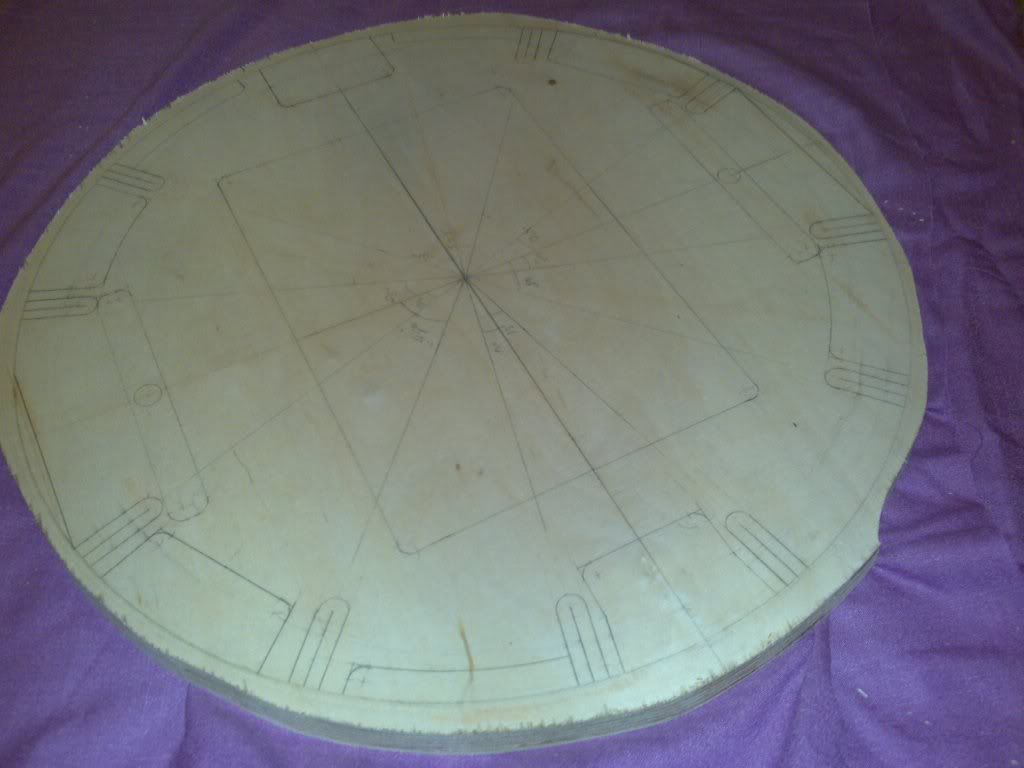

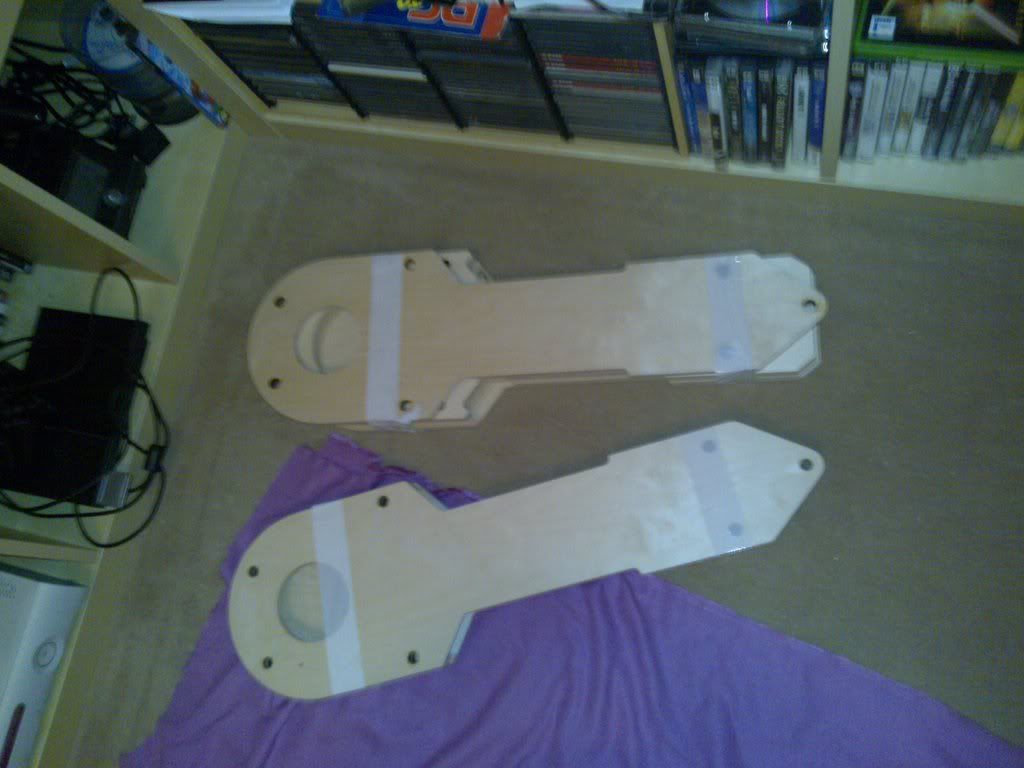

So ein Beispiel wie es angefangen hat:

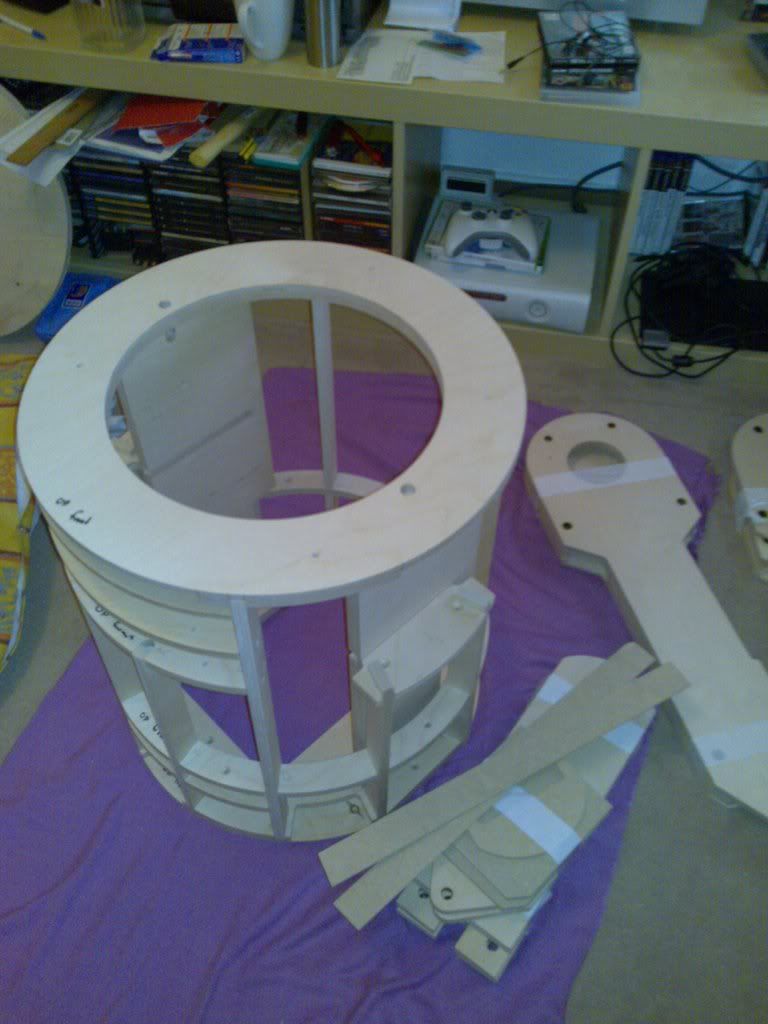

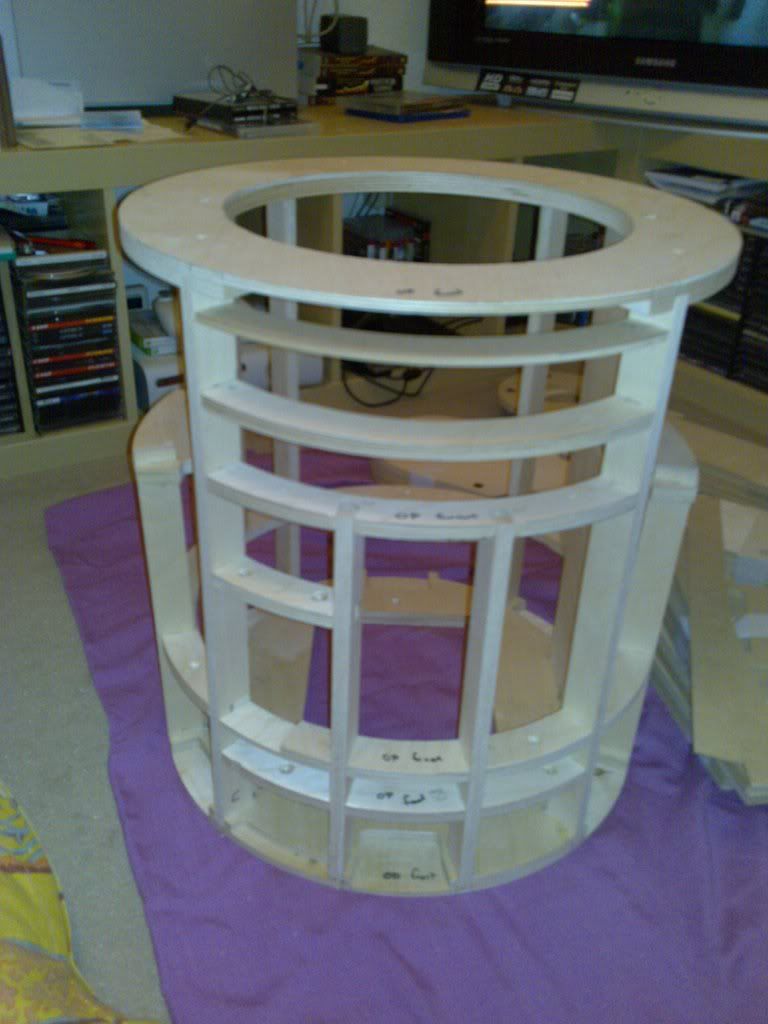

und so das fertige Produkt (Frame) 90% fertig:





Die Füsse 80% fertig:

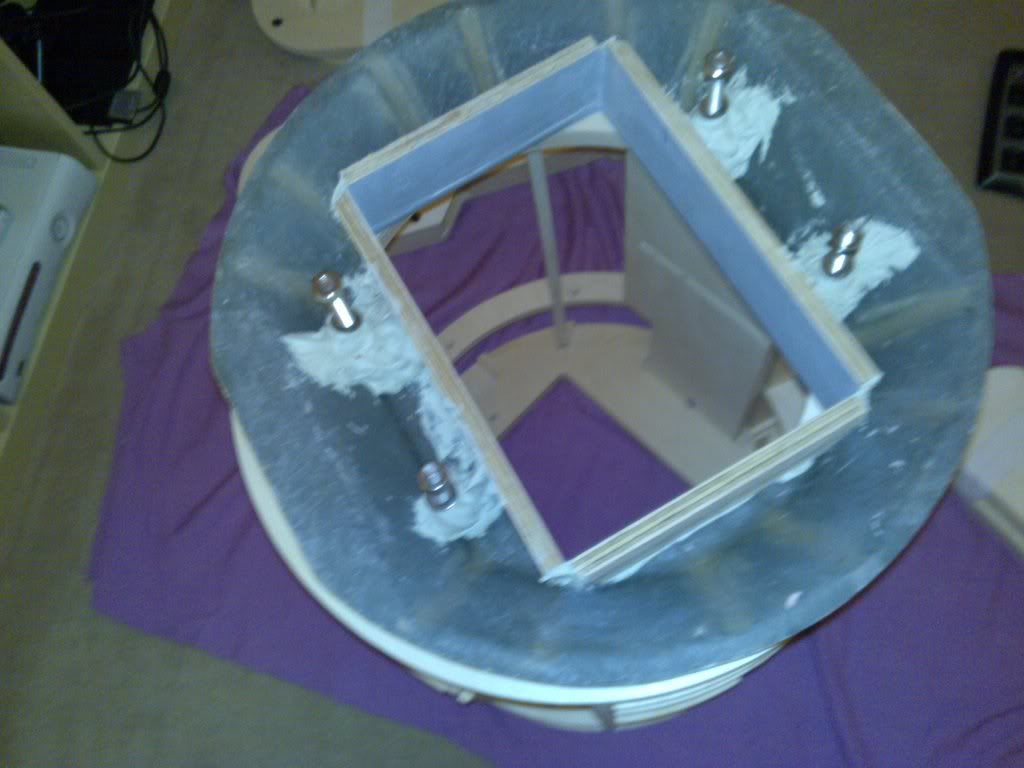

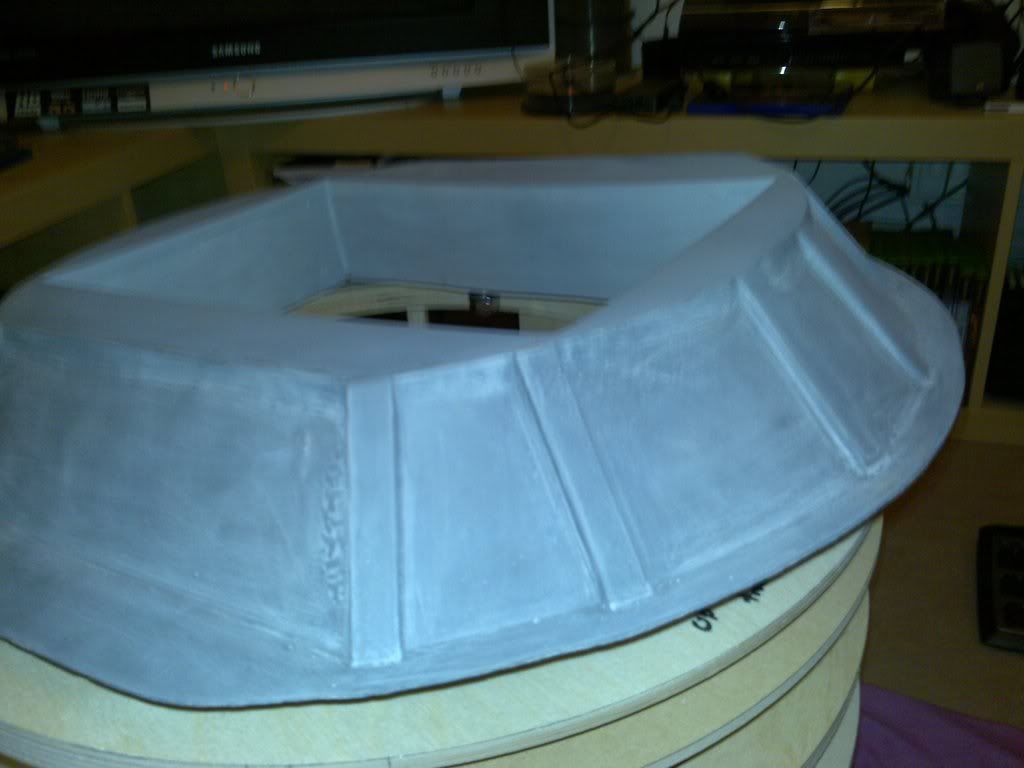

Der Rock/Skirt 90% fertig:



So und nun paar kleine Dinger aus Aluminium, die ich nicht selber gebaut habe:
3 Holo Projektoren und die beiden Greifarmen



Replikant

Zivilist
Cool ! Wird aber auch nicht gerade ein low-budget R2 wenn ich mir deine Aluaugen so anschaue :eek:

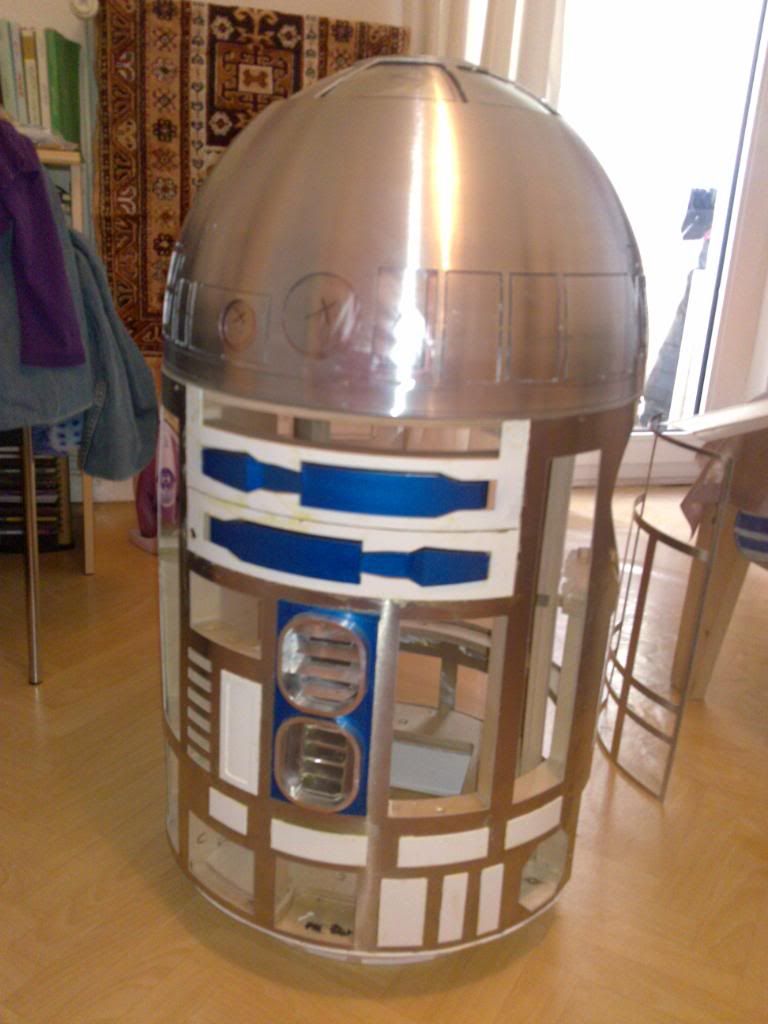

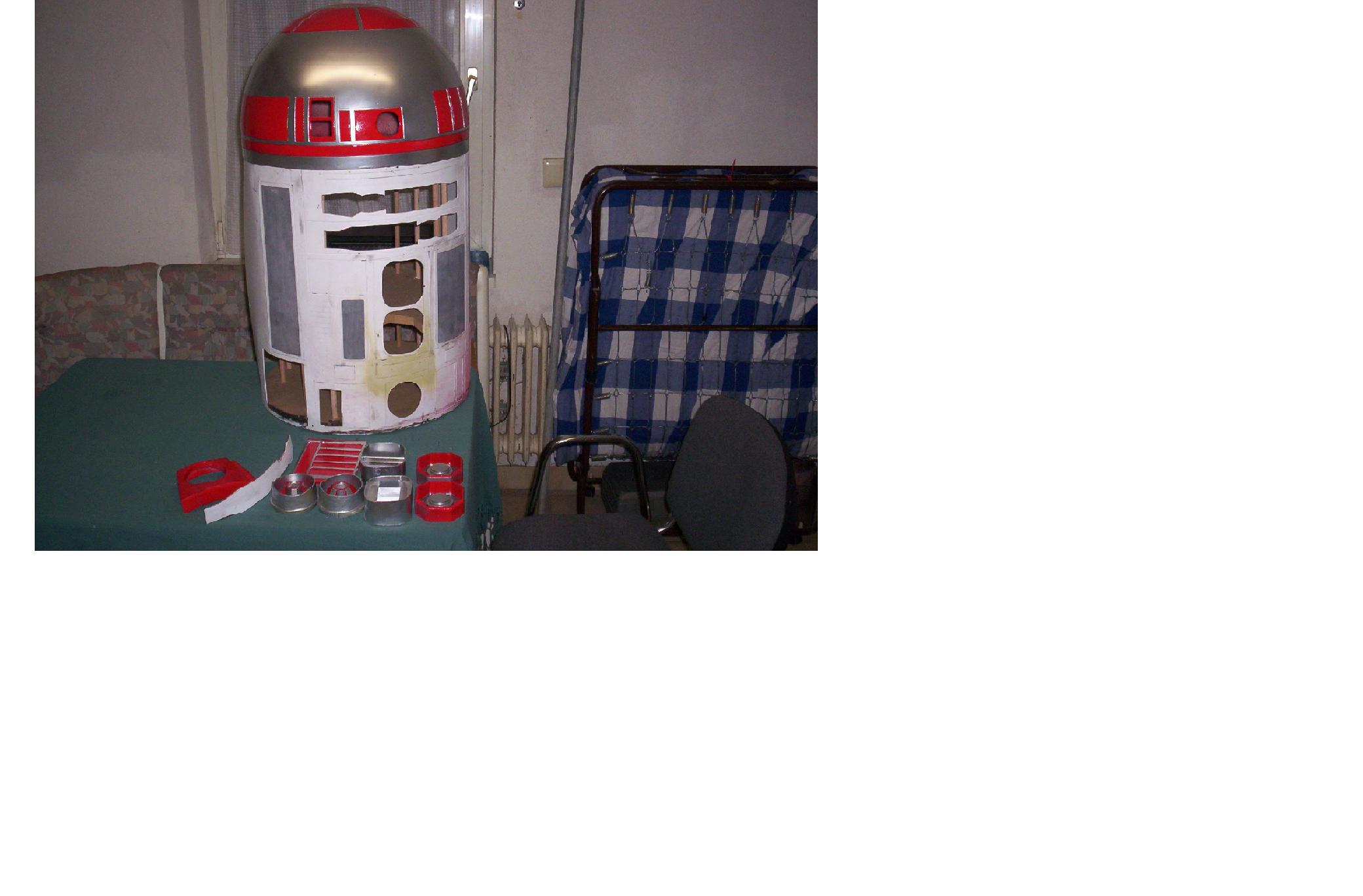

Hier ist mein Stand der Dinge - nicht so schön, wie bei dir, aber warten wir mal das fertige Ergebnis ab :D

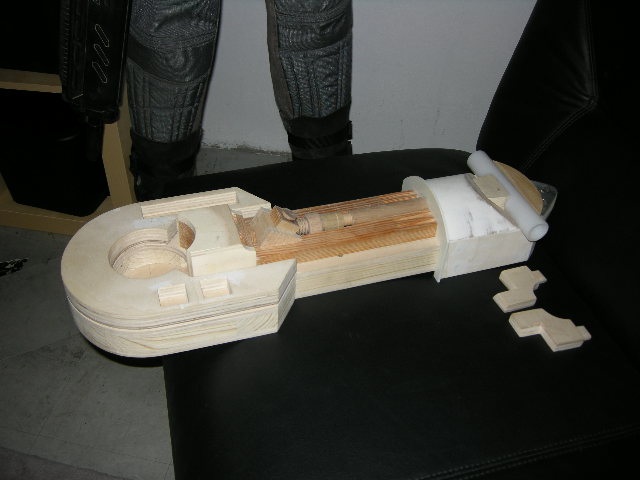

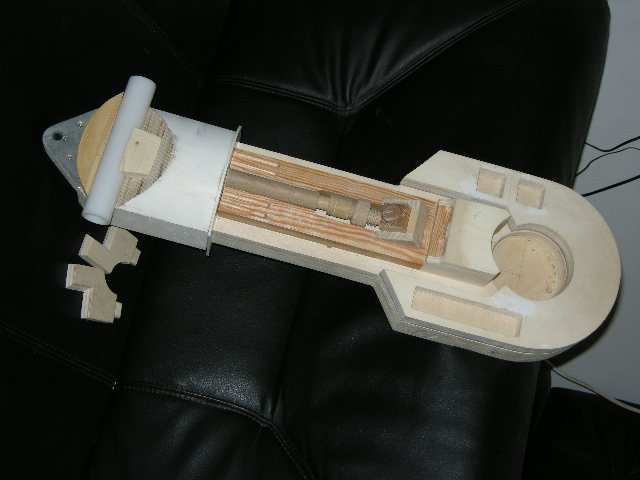

20 Euro Holzbein :

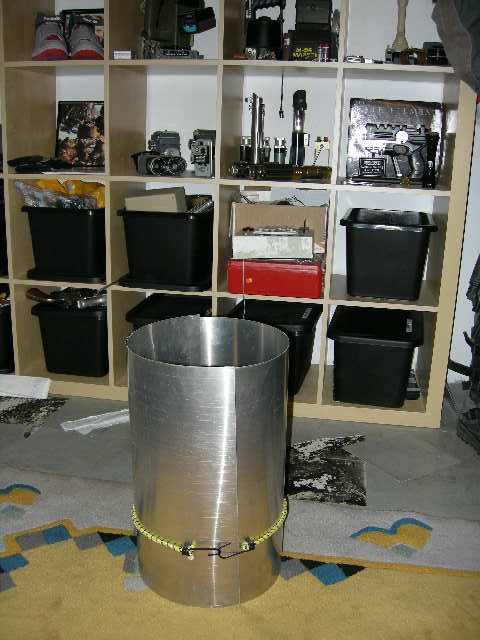

10 Euro Aluhaut :



28 Euro Dome :



5 Euro Auge :



0 Euro Body :


Zuletzt bearbeitet:

Jedi Nizar

Jedi Meister
Wow bin fasziniert vor allem von den Preis. schon alleine eine Holzplatte habe ich vom Praktika für 17,99€ gekauft, und ich habe so einige gebraucht.

was ich auch cool finde das du dein eigenen Skin machst, zum einen wüsste ich jetzt nicht von wo ich alu palten herbekomme, und zweitens könnte ich es nicht Perfekt bearbeiten. deshalb habe ich ein Laser-cut Skin von usa gekauft (hoffe das er bald ankommt).

PS: Ich sehe gerade das du sogar die Leg strut aus Holz gemacht hast. Echt Respekt...

Zuletzt bearbeitet:

Laubi

heldenhafter Held
wow... schaun echt gut aus... beide ^^

bin mal gespannt wies weitergeht... irgendwann. irgendwann hab ich auch mal so nen Droiden ^^


Replikant

Zivilist

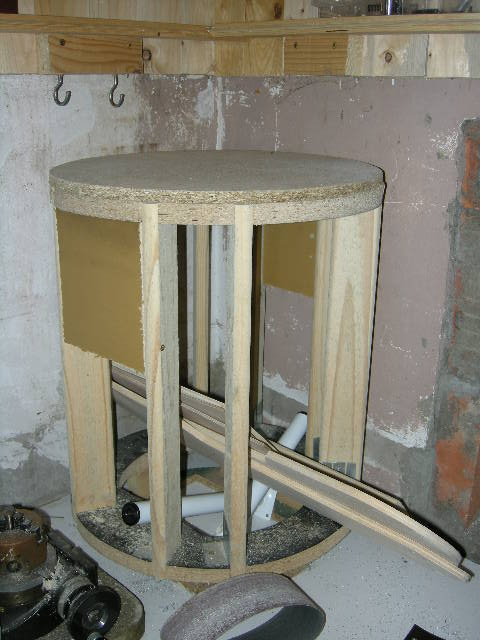

Bisher habe ich nur eine Sperrholzplatte für die Beine kaufen müssen - der Rest war Abfallholz, was hier so herum lag. Für den Körper habe ich auch nur eine alte Spannplatte und ein "Lattenrost" vor dem Sperrmüll gerettet :D

Das Alublech habe ich mir hier am Ort bei einer Lüftungsbau-Firma abgeholt - kostet ein Bruchteil von dem, was die im Baumarkt kosten. Vor allem habe ich das riesen Blech gleich auf die korrekte Höhe schneiden lassen und was noch viel wichtiger war, die konnten es mir gleich auf den korrekten Durchmesser walzen :braue

Bei den cut-outs bin ich noch nicht angekommen - also folgen praktische Tips erst etwas später.

Ahoi,
Stephan

PS: yepp, ist alles aus Holz - feiner Werkstoff - muss ja noch das zweite Bein bauen und kann ja ein paar Bilder vom Bau posten - sofern dass einer sehen will.....

Zuletzt bearbeitet:

Jedi Nizar

Jedi Meister
So ein kleines update, eigentlich wollte ich noch nix posten bis ich diese Teile die ihr gleich sehen werdet bemalt habe. Aber genau dafür benötige ich Hilfe.
Also um zu verstehen worum es geht muss ich erstmal sagen ich lebe in eine Wohnung 1 Etage in ein 4 stöckiges Haus. Ich habe paar Holz, Fiberglas und Alu teile für mein R2 die ich noch bemalen muss. Ich habe mir paar Farbsprühdosen gekauft und habe erstmal versucht in einen Zimmer die Teile zu bemalen, Resultat war Zoff mit meiner Freundin und Gestank der Farbe in der ganzen Wohnung. ich habe dann versucht auf den Balkon zu malen mit dem selben Effekt. Nun habe ich mir gedacht ich gehe im Keller und male dort. Jetzt klingeln bei mir die ganzen Nachbaren, denn der Geruch der Farbe hat sich in dem ganzem Treppenhaus verbreitet und auch durch die Lüftungen in so mansche Wohnungen.
jetzt bin ich ratlos, denn ich bin lang noch nicht fertig, kennt ihr geruchlose Farbe??? oder sollte ich lieber Farbdosen kaufen und mit pinseln malen, ich glaube die richt nicht extrem so stark, zumindest als ich meine Wohnung renoviert habe, habe ich nix gerochen. aber gibt es auch, Metall-Look Farbe in der Dose??? und bekommt man das auch hin mit dem Pinsel hin???

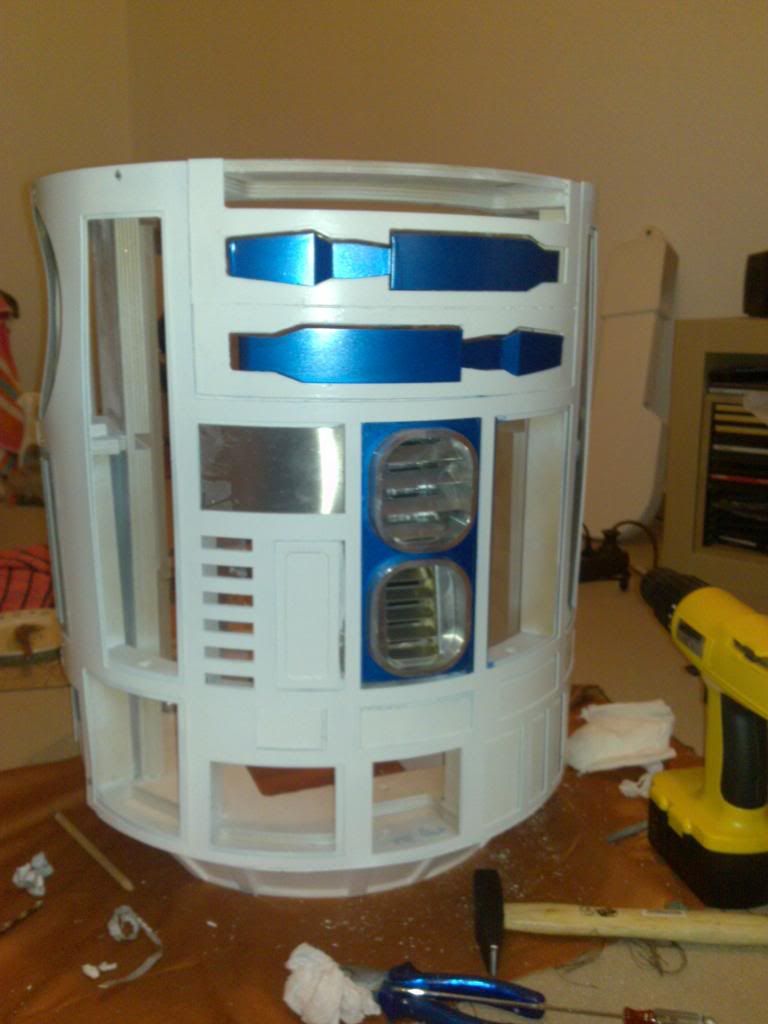

so nun meine kleine update Bilder:
http://i247.photobucket.com/albums/gg144/JediNizar/17032009074.jpg
http://i247.photobucket.com/albums/gg144/JediNizar/17032009079.jpg
http://i247.photobucket.com/albums/gg144/JediNizar/19032009084.jpg
http://i247.photobucket.com/albums/gg144/JediNizar/19032009090.jpg
http://i247.photobucket.com/albums/gg144/JediNizar/19032009091.jpg
http://i247.photobucket.com/albums/gg144/JediNizar/19032009092.jpg
http://i247.photobucket.com/albums/gg144/JediNizar/19032009094.jpg
http://i247.photobucket.com/albums/gg144/JediNizar/19032009093.jpg
http://i247.photobucket.com/albums/gg144/JediNizar/19032009095.jpg


Jay

Podiumsbesucher
sehr schön dein vorankommen.

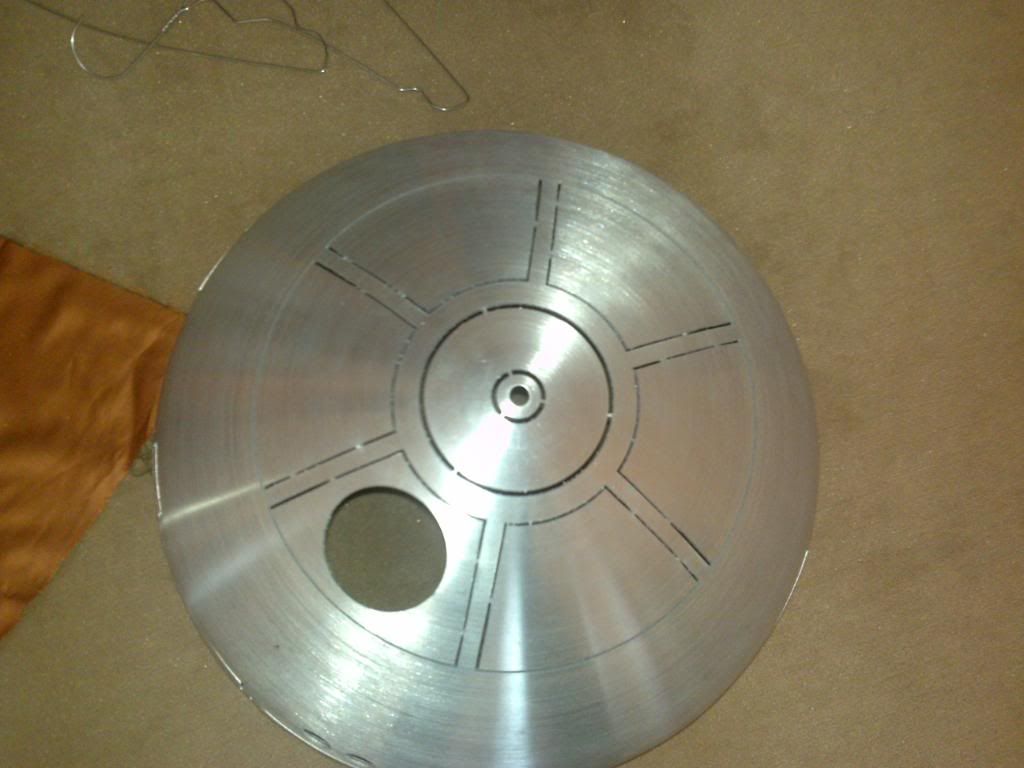

schöner 300mm Dome ;-)

Woher hast du deinen blau ton bezogen leider ist ja das entsprechende nur schwer zubekommen.


P.S. wenn jemand Interesse hat habe ich noch eine schicke Skin für R2 zu verkaufen


Jedi Nizar

Jedi Meister
Was die Farbe angeht so habe ich mich sowieso etwas verhauen, wenn man ganz nah ist, sieht man hier und dort paar tränen etc..
ich habe einfach ein Blau Metallic Farbe benutzt aus dem Baumarkt, ist etwas heller als auf den Bildern, Ich wollte nicht wie Don Bies beim echten R2, erstmal Lila, dann Blau Sprühen, genauso werde ich auch kein lack auf der Weiße oder Blaue Farbe sprühen...

Der 300mm dome bereitet mir Sorgen, Ich weiss einfach nicht wie ich die Panneln auf den inneren Dome schneide....


Jay

Podiumsbesucher
Mit dem Dremel einer Guten Ladung scheiben und viel ruhe

ich habe mit panzertape alles abgeklebt falls ich abrutsche damit man davon nichts sieht die rundung kriegst du wnn du einen dorn in der Mitte machst als Auflage gan gut hin.

aber mann braucht schon sehr viel Geduld


R2-Cybertom

Zivilist
Resin Parts

Hi,

nach längerer Pause melde ich mich nochmal zurück, da ich nun doch meinen damals angefangenen R2 endlich fertig bauen möchte.

Hier erstmal nochwas zum R2-Blau - ich habe den Farbton folgendermaßen erreicht :

als Grundblau empfehle ich Dupli Color 20-0800 und für einen ganz feinen, dezenten Diamanteffekt je nach Lichtwinkel habe ich Faust Diamant Effekt Spray Marinblau genommen, gibt es aber leider nicht mehr. Als Alternative werde ich mal das Dupli Diamond Marineblau Diamant Effekt Spray austesten - werde dann über meine Erfahrung posten.

Lackiert habe ich das alles dann grob gesagt in 4 bzw. 5 Schichten (Grundierung, Fillerm Spritzspachtel, etc. bereits vorausgegangen).

1. Schicht Dupli 20-0800
2. Schicht Diamant Effekt
3. Schicht Dupli 20-0800
4. Schicht Dupli 20-0800
5. Schicht Klarlack

Die 2 Folgeschichten 20-0800 nach dem Diamant Effekt sind nötig, damit der Diamant Effekt wirklich nur noch am Ende zu erahnen ist, bringt aber meiner Meinung nach das I-Tüpfelchen in den Blauton rein.

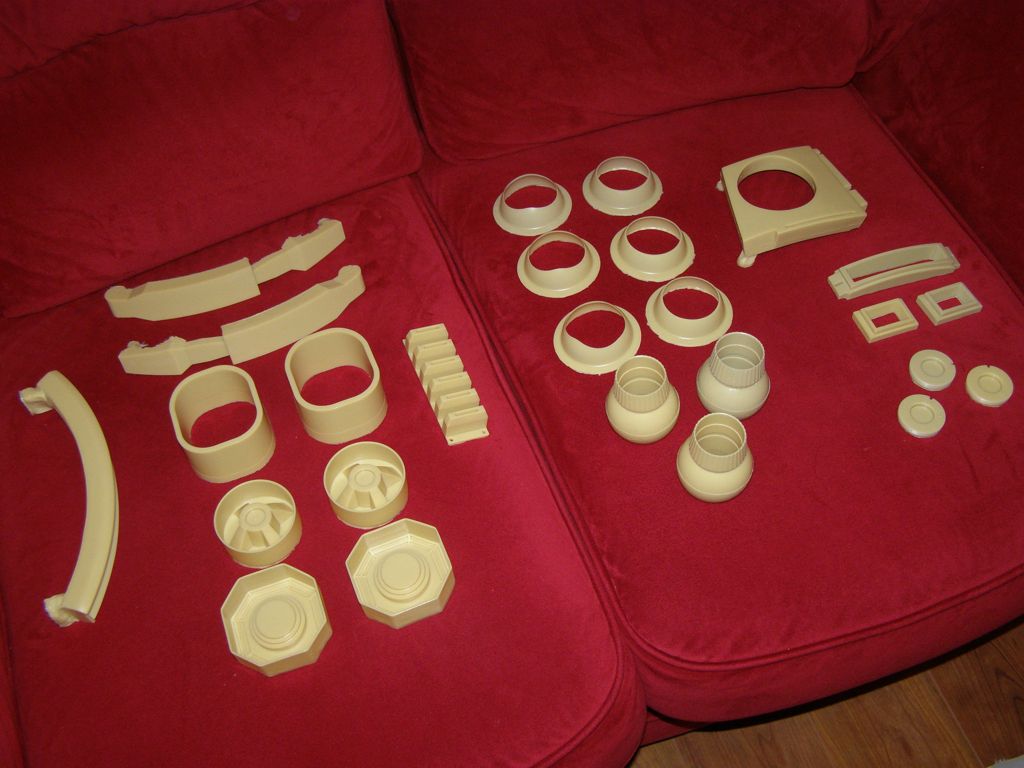

Ich habe im Übrigen mittlereile alle Parts hier, wer also Interesse an Resin Parts hat, einfach melden, ich mach einen fairen Preis, da ich weiß wie Kostenintensiv so ein Bau sein kann.

Ich habe bisher ca. 1800 Euro an Material zzgl. ca. 700 Euro Maschinen / Werkzeuge investiert. Da ich die Maschinen aber eh auch anderweitig fürs Hobby brauche, rechne ich die einfach mal nicht mit ein :)

So, nun viel Spaß beim R2 Bau.

Ich sende bei Gelegenheit nochmal aktuelle Bilder.
